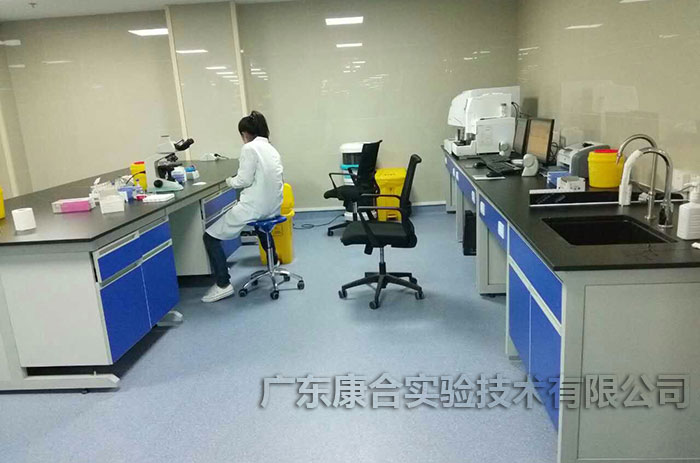

一、實驗室通風設計依據及設計參數
設計范圍：
（1）本設計只對常規研究實驗室內通風柜、萬向排氣罩、實驗室通風換氣等進行施工設計；
系統分布：
通風柜分布于實驗室內各個實驗室。根據樓層通風集氣設備布局和該建筑的結構情況將排風系統分為2個系統（PF-1、PF-2、PF-3），均采用先進的實驗室中央變頻控制方式、具有高品質的安全控制性能及節能作用；閥門采用電動閥門。
A、研究實驗室通風施工設計依據
1、《采暖通風與空氣調節設計規范》GB50019(2003)；
2、《高層民用建筑設計防火規范》GB50045-95(2005)；
3、《潔凈廠房設計規范》GB50073-2001；
4、《民用建筑熱工設計規范》GB50176-93；
5、《暖通空調制圖標準》GB/T50114-2001；
6、《公用建筑節能設計標準》GB50189-2005；
7、《生物安全實驗室建筑技術規范》GB50346-2004。
8、興建單位設計任務書及建筑專業設計圖紙。
B、常規研究實驗室通風設計參數
1.通風設備設計風量：
通風柜設計風量1500-1800m3/h
萬向排氣罩設計風量250-400 m3/h
2.排風支管風速控制在6-8m/s
排風干管風速控制在10-12m/s
A.實驗室通風設計原則
1.綜合考慮各項因素，采用投資少、運行穩定、運行費用低、處理效果好的成熟工藝；
2.所選擇的工藝必須滿足現場條件，平面布置簡潔、緊湊、少占地、并方便生產操作和維修維護；
3.非標設備應符合國家或行業相關規范，并保證性能穩定、外表美觀；
4.為了防止二次污染，要充分考慮噪聲、臭味等；
5.處理設施具備沖擊負荷能力，確保廢氣達標排放。
B.實驗室通風系統規劃總體思路：
1.在同房間各通風柜或通風設備盡量經同一管路進行排放，為排除實驗中產生的有害氣體，實驗室的通風柜盡可能布置在同一個方向上；
2.為了減少系統阻力及降低室內噪聲，增大風管尺寸以減少風速；
3.本設計排風風管為防腐阻燃PVC風管，室內對接設備管道采用阻燃性能PVC管材，室外采用PP方管。風管具有防腐等性能，同時具有耐高溫和抗老化等性能；且外形美觀，支、吊架圓管采用抱箍方管采用經防銹處理的吊桿緊固，40*40角鋼來支撐風管。

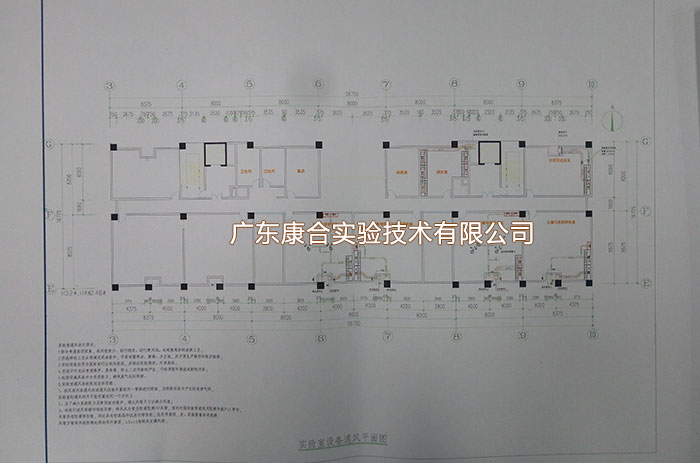

通風系統具體介紹見圖紙說明：

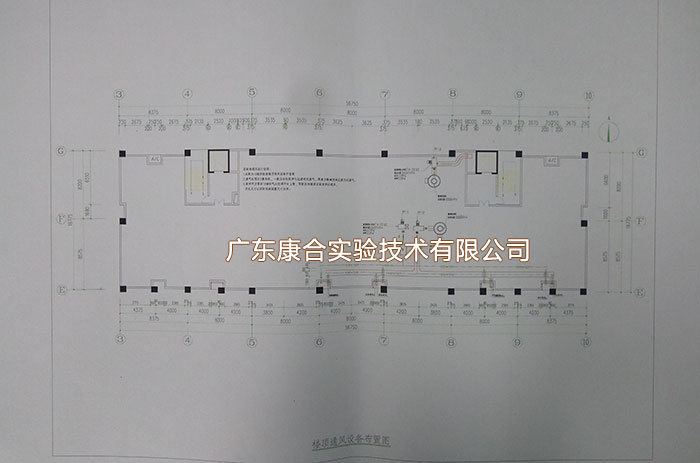

本工程實驗室排風系統采用樓頂排風方式，風機安裝在樓頂，室內排風設備由風管接至管井，并同時對風井進行密封處理，在屋面由PP風管接至風機進行高空排放。
針對本工程的時機情況，實驗樓的風井采用磚混結構，風井必須保證絕對密封。樓頂采用防腐防爆離心風機，詳細參數參見涂黑，從而滿足甲方的使用要求。

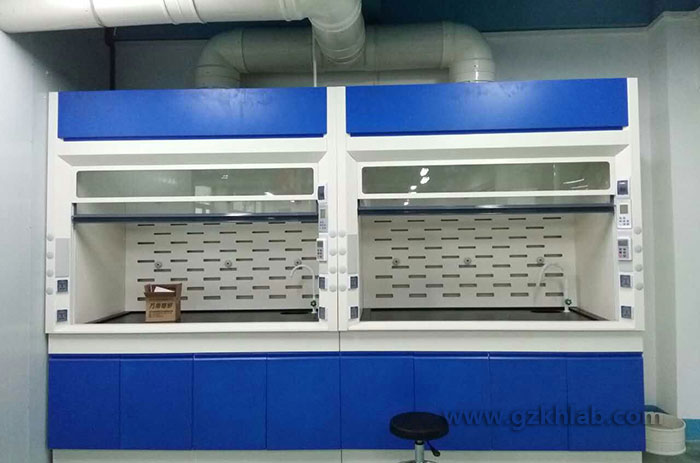

實驗室通風柜設計目標如下：
保證通風柜及其它通風設備快速有效的排放有害或高溫氣體；
三、常規研究實驗室通風柜控制

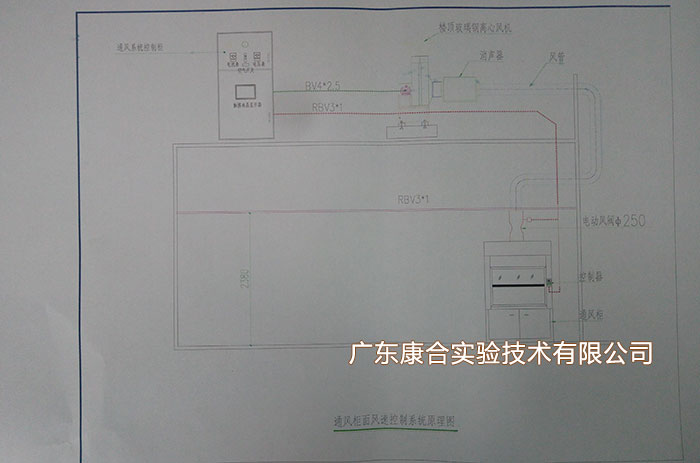

1.實驗室通風柜采用定風量通風柜控制系統，每個通風柜的排風支管上均安裝手動調節閥，調至設計風量，通過房間控制器將信號傳至通風電控箱，同時開啟樓頂風機。
2.實驗室室內產生的負壓由送風系統進行補風，從而保證實驗室在一定負壓的情況下維持室內平衡。
四、風管制作、安裝
（1）圓形風管采用承插鏈接、矩形風管采用法蘭連接。
（2）風管的彎管曲率半徑一般為1.5倍邊長，最小不應少于200mm，彎曲向尺寸或等于500mm的應設導流片（內外弧的彎頭可不裝設導流片）。
（3）安裝前應清除管內、外雜物，并做好清潔和保護工作。
（4）排風管應做好防凝結水和風管內水凝結水回流裝置。水平管保持一定的坡度、坡向室外立管。室外立管應做好排凝結水裝置。
（5）風管安裝的位置、標高、走向、符合設計要求、做到橫平豎直，連接法蘭的螺栓應均勻擰緊，其螺母在同一側。
（6）所有風管設置必要支、吊架，管道支架按國際加工制作。
（7）風管水平安裝，直徑或長邊尺寸小于等于400mm,間距不應大于3m，大于400mm不應大于2m。風管垂直安裝時，間距不應大于4m。
1.防火
所有風管穿入通風豎井時，均應加裝防火風閥，平時常開，當火災報警動作后，風管內的溫度升到至70℃時，防火閥易熔片熔斷，防火閥關閉，防止火災蔓延。
2.減噪
(1)采用防腐防爆低噪音CK式型離心風機。
風機與風管對接時用軟連接固定，遞交采用彈簧減振；
(2)與風管水平安裝，連接處做好密封處理。
